Kystfyr, sektorfyr/leifyr og lykter
[Tekst i grønt er ikke pensum til Båtførerprøven]

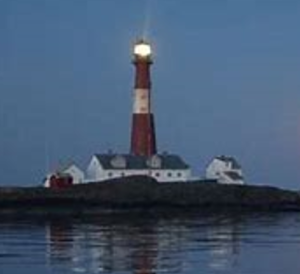

Færder kystfyr, ytterst i Oslo-fjorden. Kystfyrene gir sjøfarende sikker landkjenning.
Kartsymbolet for kystfyr er en femtagget stjerne. I kart 305 over Skagerak finner du Færder fyrs lyskarakter: Fl(3)30s47m 19m, og med rød skrift: Racon (T). Fl betyr blink (single-flashing), (3) betyr gruppeblink med tre blink i rekkefølge, 30s betyr at blinkene gjentas hvert 30. sekund. 47m 19m forteller oss at fyrlyset rager 47 meter over høyvann, og at lysvidden er 19 nautiske mil. Racon (T) betyr at fyret er et radarfyr som sender morsesignalet for bokstaven T, Tango (–), når det mottar radarpulser fra skip (eller fly).
Aktuelt: Hva er hensikten med kystfyr?
Fyrlykt – sektorfyr/leifyr
Hollenderbåen fyrlykt gir lys i hvit, grønn eller rød sektor. Sektorlys i grønt og rødt viser hvor det er urent farvann, og hvit sektor viser hvor du kan seile. Men, sjekk alltid i kartet, seiler du lenge nok mot fyret i hvit sektor, går du til slutt på grunn – eller, kolliderer med fyret.

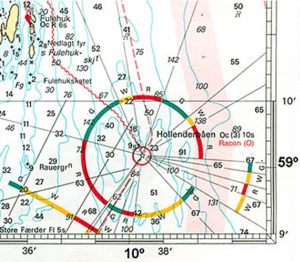

Kartsymbolet for fyrlykt/sektorfyr/leifyr er en femtagget stjerne, det samme som for kystfyr. Kartutsnittet med Hollenderbåen fyrlykt, også kalt sektorfyr eller leifyr, viser hvordan du leser fyret i kartet. Hvit sektor har gul farge. Urent farvann vises ved grønn og rød sektor. Hollenderbåens lyskarakter: Oc(3)10s. Racon (O). Oc betyr okkulterende (single-occulting) – lysperioden er lengre enn mørkeperioden, (3)10s betyr gruppe-okkulterende – lyset avbrytes av 3 korte formørkelser hvert 10. sekund. Racon (O) betyr radarfyr, som sender morsesignalet for bokstaven O, Oscar (- – -), når det mottar radarpuls fra oss.
Aktuelt: Hvilket lys ser du fra fyret/hvilken sektor befinner du deg i når du er i posisjon (f.eks.) N 59°10,5’ E 010°39,0’?
Når du har beregnet posisjonen din i kartet, ser du at du befinner deg i grønn sektor.
Sektorlinjene
Sektorlinjene, som skiller mellom sektorene i kartet, regnes som stedlinjer innen terrestrisk navigasjon når vi seiler i kystnære farvann. Det kan riktig nok være en utfordring å fastslå et nøyaktig skille mellom f.eks. hvit og grønn sektor når du står ombord en sen og fuktig høstkveld. Når du krysser en sektorskillelinje/stedlinje, har du en sannsynlig plass i kartet. Det betyr at du befinner deg et eller annet sted på sektorskillelinjen. Når du kan ta en krysspeiling, har du en observert plass der de to stedlinjene skjærer hverandre i kartet. En peiling er en stedlinje når vi setter peilingslinjen ut i kartet i motsatt retning, fra objektet som blir peilet (eng.: LOP = Line Of Position). Én stedlinje gir sannsynlig plass, to stedlinjer gir observert plass, OP (eng.: et fix).
Radarfyr

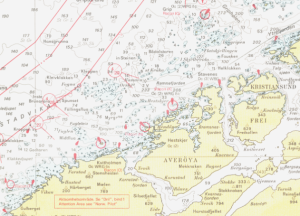

Utsnitt fra kart 308 over Florø-Smøla. Farvannet fra Bud til Smøla er utfordrende og dekket med Racon-fyr. Fra Racon (T) ut for Vikan, Racon (O) ut for Kvitholmen, Racon (N) vest av Hendøya, Racon (K) ved Hestskjer og Racon (G) ved Grip. Racon er et maritimt radarfyr som sender morsetegnet for bokstaven som er angitt, som et ekko på radarskjermen din.
Radarfyr (Radarbeacon, forkortet til Racon) er montert på ulike fyrstasjoner og enkelte sjømerker, og sender automatisk når det blir trigget av radarsignalet ditt, normalt på begge frekvensbånd, både X og S. Signalet som et maritimt radarfyr sender ut er en bokstav i morsekode, vanligvis Bravo (– • • •), Golf (– – •), Kilo (– • –), Mike (– –), November (– •), Oscar (– – –) eller Tango (–) i norsk farvann. Bokstaven som benyttes står angitt ved fyret i kartet, mens morsekoden ikke alltid er tilgjengelig. Koden for bokstavene som benyttes begynner alltid med strek (-), og vises på radarskjermen din (hvis du har en) som et ekko plassert bak fyret, pekende fra deg.
Lykter
Lateralmerkesystemet, rødt rundtlysende lys på rød stake, grønt rundtlysende lys på grønn stake.
Kardinalmerkesystemet, QW betyr hurtigblink, hvitt lys.
E= Gruppe hurtigblink med 3 blink i rekkefølge og opphold.
S= Gruppe hurtigblink med 6 blink i rekkefølge + langt blink, 2 sek. eller lenger, og opphold.
W= Gruppe hurtigblink med 9 blink i rekkefølge og opphold.
N= Hurtigblink uten opphold.
Tips: Se kartet i forhold til klokka(!) – E, øst er kl. 3, S, syd kl. 6, W, vest kl. 9.
S + langt blink for å skille mellom E(3) og W(9).
N= Hurtigblink uten opphold – for å unngå misoppfatning mht (9) kontra evnt. (12). Illustrasjon: Kystverket
T.v.: Frittliggende grunne/fare. Fl(2) betyr gruppeblink med 2 blink i rekkefølge og opphold. Kartsymbolet med bokstavkoden BRB, Black-Red-Black, identifiserer staken (og fargekombinasjonen).

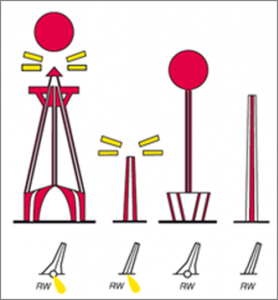

T.h.: Senterledmerke. Hvitt rundtlysende lys. Kartsymbolet med bokstavkoden RW, Red-White, identifiserer staken (og fargekombinasjonen).
T.v. ser vi W-merket i kardinalmerkesystemet (uten toppmerke) in natura, og t.h. hvordan det er avmerket i kartet. Kartsymbolet med bokstavkoden YBY, Yellow-Black-Yellow, identifiserer staken (og fargekombinasjonen).
Her ser vi, f.v.: Kartsymbolet for lykt er en 5-tagget stjerne med en lysdråpe, her plassert på jernstake, med eller uten toppmerke. Når lykten står på et fast sjømerke som varde (V) eller båke (B) står dråpen på sjømerkets kartsymbol (varde og båke har en 4-tagget stjerne som kartsymbol).
Lykter står på faste og flytende sjømerker som vist over, og viser grønt, rødt eller hvitt rundtlysende lys. Hensikten er å markere farer, holmer, skjær og grunner. Du kan også finne lykter på land. De er plassert i ytterkant av en fare, og du må sjekke i kartet for å finne ut hvilken lykt du ser, bestemme farledens hovedretning og hvordan du skal styre.
Aktuelt: Hva er hensikten med lykter? Hvilket lyssignal sender lykten fra staken med bokstavkoden BYB i kartsymbolet?
Lyskarakterer
Båtførerskolen liker denne logisk oppbygde oversikten over lykter og lyskarakterer, som vist i Skipper boka av Bo Streiffert, Cappelen.
Tabellen er pensum til Fritidsskipper D5L, og minimumskrav til ethvert dekksoffisersertifikat, mens eksamensoppgavene til Båtførerprøven stort sett dreier seg om å skille mellom
Fl/Blink – Fl(x)/Gruppe-blink – Q/Hurtig-blink – Q(x)/Gruppe-hurtigblink LFl/Langt-blink
Oc/Okkulterende – Oc(x)/Gruppe-okkulterende
Iso/Isofase
F/Fast fyr
Bokstaven x i parentesen er et gitt tall som viser hvor mange blink det er i gruppen.
Tabell: Streiffert, Bo (2004): Skipper Boka, Cappelen
